NCVIEW_Ver.15の 新機能



1.NCVIEW15.0に搭載された新しい機能
2.NCVIEW15.0動作環境



1.NCVIEW15.0に搭載された新しい機能

1) 各軸のクランプ、アンクランプチェック機能を追加しました
Mコードによる軸クランプ指令中に、クランプされている軸が動作した場合にエラーメッセージを出力します。
機械定義ファイルにCLAMP_ON、CLAMP_OFFコマンドを設定することで動作します。

2) 工具番号と補正番号の整合性チェック機能を追加しました。
工具番号と長補正番号、工具番号と径補正番号の整合性をチェックすることができます。


3) 径補正のオプション機能を拡張しました。
機械定義ファイルのSET_CUTTER_DIAMETER_OFFSETコマンドのパラメータにSET_AUTO_RADIUSを設定すると、工具パネルで登録された補正番号に対する径補正量を使用し、登録されていない場合は現在つかんでいる工具の半径値を自動的に径補正量として使用します。

何本も工具があるうちの1本だけ補正量を手動で設定したいといった状況の時にこのパラメータを使用すると便利です。

4) ビュー操作カスタマイズ機能を追加しました。
ビュー操作をお好みの設定にカスタマイズできるようになりました。


5) ファンクションキーによる操作を拡張しました。
現在使用可能なファンクションキーによる操作は以下の通りです。
F1:ヘルプ表示
F2:すべてのビュー再描画
F4:停止
F5:連続送り
F6:シングルブロック送り
F8:リセット

6) R付きのユーザー定義ホルダを設定できるようになりました。

注意:Rを設定したTOLファイルは旧バージョンで読み込めません。


7) ユーザー定義工具、ホルダのDXF読み込みで読み込み開始レイヤーを選択できるようにしました。
Shiftキーを押しながら「DXF読み込み」をクリックし、DXFファイルを選択すると読込み開始レイヤーの選択ダイアログが表示されます。

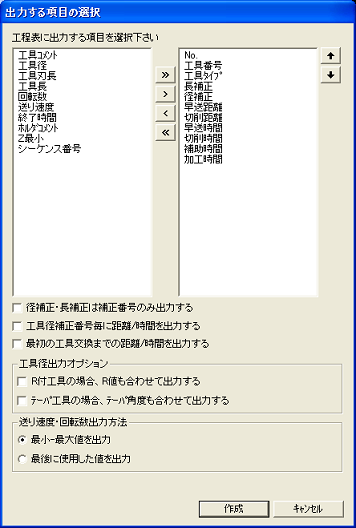

8) 工程表、切削履歴レポートの出力項目の順序変更に対応しました
出力する項目の順番を変更できるようにしました。


9) 径補正番号毎に工程表を出力する機能を追加しました
1つの工程で複数の工具径補正番号を使っていた場合、工具径補正番号毎に時間および距離を出力できるようにしました。
※早送距離、切削距離、早送時間、切削時間、補助時間、加工時間、終了時間が対象になります。


10) ホルダ最適化の結果をファイル出力できるようになりました


11) 穴加工レポートの結果をファイル出力できるようになりました


12) FANUCのATAN関数を拡張しました
以下の演算指令にも対応しました。
#i=ATAN[#j](1引数)
#i=ATAN[#j,#k](2引数)

機械定義ファイルにNC_PARAM ATNあるいはNC_PARAM NATコマンドで答えの範囲を設定することができます。

13) FANUCの機械パラメータD15(No.6004#5)機能に対応しました
機械パラメータD15=0のとき、システム変数#2500-2506、#2600-2606、#2700-2706、#2800-2806をワーク原点オフセット量として使用します。
D15=1のとき、システム変数#2401-2800をDコードのオフセット量として使用します。

機械定義ファイルにNC_PARAM D15コマンドを設定することで動作します。

14) OSPのフィクスチャオフセット機能に対応しました。
機械定義ファイルにFIXTURE_OFFSET_OSPコマンドを設定することで動作します。

15) OSPの任意角度面取り機能を追加しました
機械定義ファイルのCUTTING_MOVE、CLW_MOVE、CCW_MOVEコマンドのパラメータにOMILLを設定することで動作します。
ただし、現在のところQ_、I_、J_、K_の指令は無視されます。今後拡張する予定です。

16) MELDASのPDI機能を拡張しました。

17) プロジェクトファイルの自動更新をユーザー設定できるようにしました
NCVIEWを終了時およびプロジェクト切り換え時に設定内容等をプロジェクトファイルに自動更新していますが、更新させたくない場合にこの機能を有効にします。


18) リセット時、ログファイルの内容をリセットできるようにしました
リセットボタンをクリックしたときにログファイルもクリアさせたい場合にこの機能を有効にします。


19) 工具軌跡のDXF出力機能を拡張しました。
今まで円弧を直線分割して出力していましたが、円弧で出力するようにしました。
