【AlphaCAM】
全ての標準的な2軸旋削加工と外径,端面荒加工,溝加工,ねじ切りのサイクル,ポケット加工,突っ切り加工などを含んでいます.ツインスピンドルや背面加工などにも対応できるフレキシブルで強力なシステムです.
工具はユーザ定義可能で切削状態を動的に表示できるばかりでなく,バイトとホルダを含めた干渉チェックを行います.さらに,ソリッドシミュレーション機能で加工内容をリアルに確認できます.
アドバンスド AlphaCAM では C/Y-軸でのミル加工や対抗刃物台の同期運転も可能です.
応用例(図をピックすると拡大表示されます)

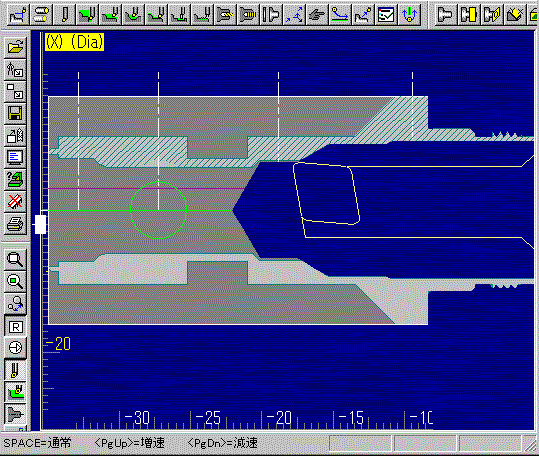

通常の旋削加工は塗りつぶしアニメーションで加工状況を容易に確認できます.
チップとバイトホルダおよびタレット形状や櫛刃ホルダの干渉チェックも容易に行えます.
CY軸加工&ツインスピンドル加工例
円筒展開平面やフランジ面の加工ばかりでなく,任意角度平面で2.5Dミル系の加工が行えます. NC装置で準備されている円筒座標補間や極座標補間,ワーク座標系,C軸割り出しY軸加工などにも対応しています.
ソリッドシミュレーション&セクション表示例
ソリッドシミュレーションは全ての加工タイプに対応しています. 断面を切って内部の加工結果も容易に確認できます.
タレットは上下および前後に4つまで指定でき,独立したプログラムとして出力できます. 対向刃物台のバランス荒加工,バランス仕上げ加工も簡単に行えます.
全てのタレット間の待ち合わせ制御を,画面上のパスの位置で設定できますので,効率的で安全なプログラムが確実に作成できます.
